オーガースクリュー

鉛直精度が高く、しかも曲がりがなく穿孔ができ、経済性と耐久性に優れた特長をもち、強力な掘削効果を発揮し軟弱地盤から硬質地盤などあらゆる工事に対応できるよう製作されています。

スクリュー標準寸法及び重量表

D 外径		ｄ パイプ［(φ×t)mm］	P ピッチ	ｔ 羽根	5ｍ ［kg］	1ｍ ［kg］	ヘッド ［kg］
40H	280φ	130×18	300	16	419	118	82
	350φ	130×18	300	16	497	134	103
	400φ	130×18	350	16	524	139	125
	450φ	152.4×18	400	16	606	153	140
60H	280φ	152.4×18	300	16	486	147	130
	350φ	152.4×18	300	16	564	163	135
	400φ	152.4×18	400	16	562	162	148
	450φ	152.4×18	400	16	624	175	160
	500φ	152.4×18	450	16	654	182	207
	550φ	165×20	450	16	763	202	215
	600φ	165×20	500	16	776	202	250
	700φ	177.8×20	500	16	947	235	305
120H	450φ	216.3×20	400	19	979	356	285
	500φ	216.3×20	450	19	1004	363	318
	600φ	232×20	500	19	1139	386	390
	700φ	241.8×20	600	19	1236	405	460
	800φ	267.4×20	650	19	1434	443	520
200S	500φ	318.5×25	450	25	1534	583	434
	600φ	318.5×25	500	25	1690	612	523
	700φ	355.6×25	600	25	1895	645	602
	800φ	355.6×25	600	25	2060	683	716
	900φ	406.4×25	800	32	2415	752	834
	1000φ	406.4×25	800	32	2667	804	975

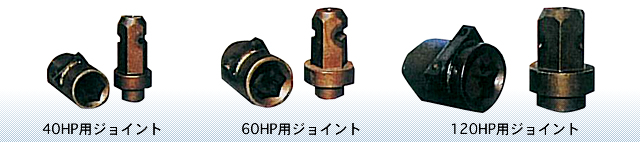

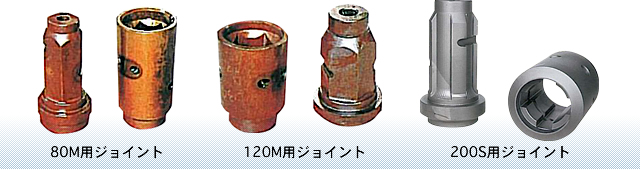

スクリュー継手

• リボンスクリュー



• 建柱車用スクリュー



• スクリュー用羽根



その他オーガ―スクリュー・ヘッドの修理

スクリューについている羽根が曲がったり、折れた場合の修理が可能です。
また外径や内径、またピッチや肉厚などの要望に応じた羽根の製作も行っていますので、工事内容に合わせた製作もご相談ください。

オーガースクリューの修正

撹拌ヘッドの修理
